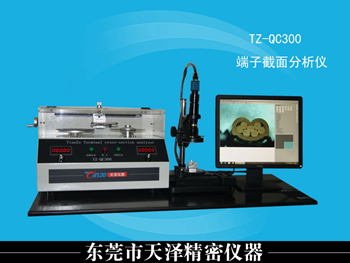

TZ-QC300端子截面分析儀進積架寶威汽
積架寶威汽車配件（深圳）有限公司，2005年03月01日成立，經營范圍包括生產經營汽車連接系統、汽車照明系統線束總成及以上產品的零部件等。
線束剖面分析儀工廠/端子橫斷面分析儀價格/線束截面分析儀生產廠家/端子橫切面分析儀/汽車端子剖分析儀/汽車新能源線束端子分析儀/端子截面分析儀批發
天澤儀器端子剖面分析儀：主要通過對端子壓接部分的自動切割（不發熱，不改變內部結構），自動研磨（自動水冷），然后通過專業的端子腐蝕液（對人體無害）進行腐蝕，最后通過軟件測量，最后軟件會自動得出完整的端子分析報告，并且自動判定端子是否合格。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精確的測量分析為您的生產保駕護航。
切割模塊
1、范圍: 0.13mm2到 50.00mm2(Ø0.50mm -Ø8.00mm)
轉速: 0-4000 rpm 可調
切割速度: 手動可調
切割輪: 內徑：32mm, 外徑：150mm, 厚度：0.5mm
2、打磨模塊
速度: 0-4000 rpm可調
轉速:手動可調
Z微調范圍： 0.0mm 到 10.0mm
特殊材質的砂紙外徑：150mm 1200# (2000# 2500#可選)
3、蝕化部分
專業端子截面清洗液
腐蝕時間: 5 到 30 sec
4、圖片攝取部分
高品質，低失真的卡位鏡頭
放大倍數： 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x,
齒間倍數： 0.7X,1x, 2x, 3x, 4x,
觀測范圍： 1.2mm 到 8.2mm (X-方向)
超亮的白色LED 光源可調節控制
5、分析及存檔部分
高像素的千兆網攝像頭，Gige，及 Inspectacle測量 軟件
包括壓縮比等在內的增強型測量工具。
6、電源
230 VAC, 50Hz, 500 w
7、體積和重量
重量: 約30 kg
體積: 500mm (長) x 350mm (寬) x 350mm (高)
